電源のON/OFFに強く長寿命。
GLランプ「同等サイズ」から「コンパクト・特殊形状」まで対応する、
冷陰極殺菌灯（UV-CCL）
点滅に強く、15,000-30,000時間の長寿命と、スペースに合わせた形状カスタムで、
機器組み込みにおける「最適な選択肢」をご提案します。
紫外線殺菌灯の選定でこのようなお悩みはありませんか？
■現状のランプ寿命が短く、交換の手間がネック
■ON/OFFの繰り返しで寿命が低下する
■GLランプの代替を探している
■機器を小型化したいが、現状のランプではスペースに収まらない

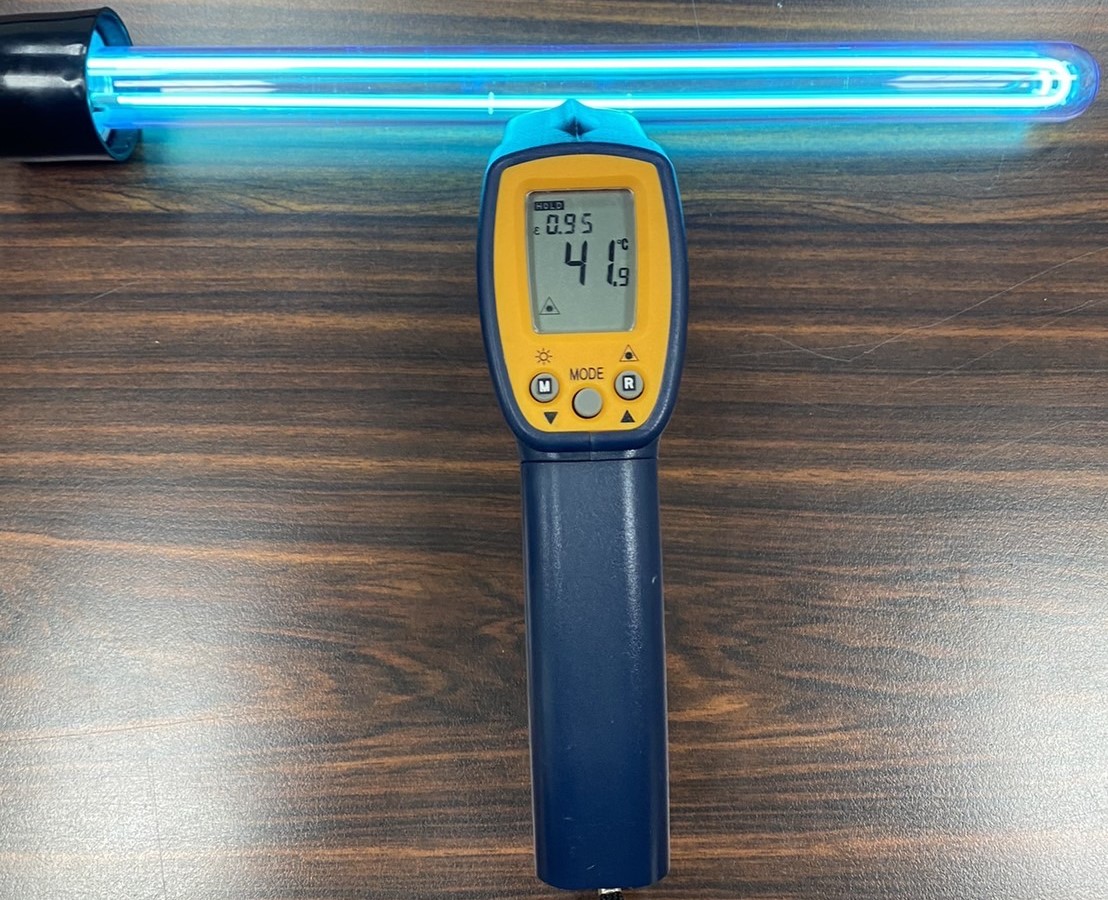

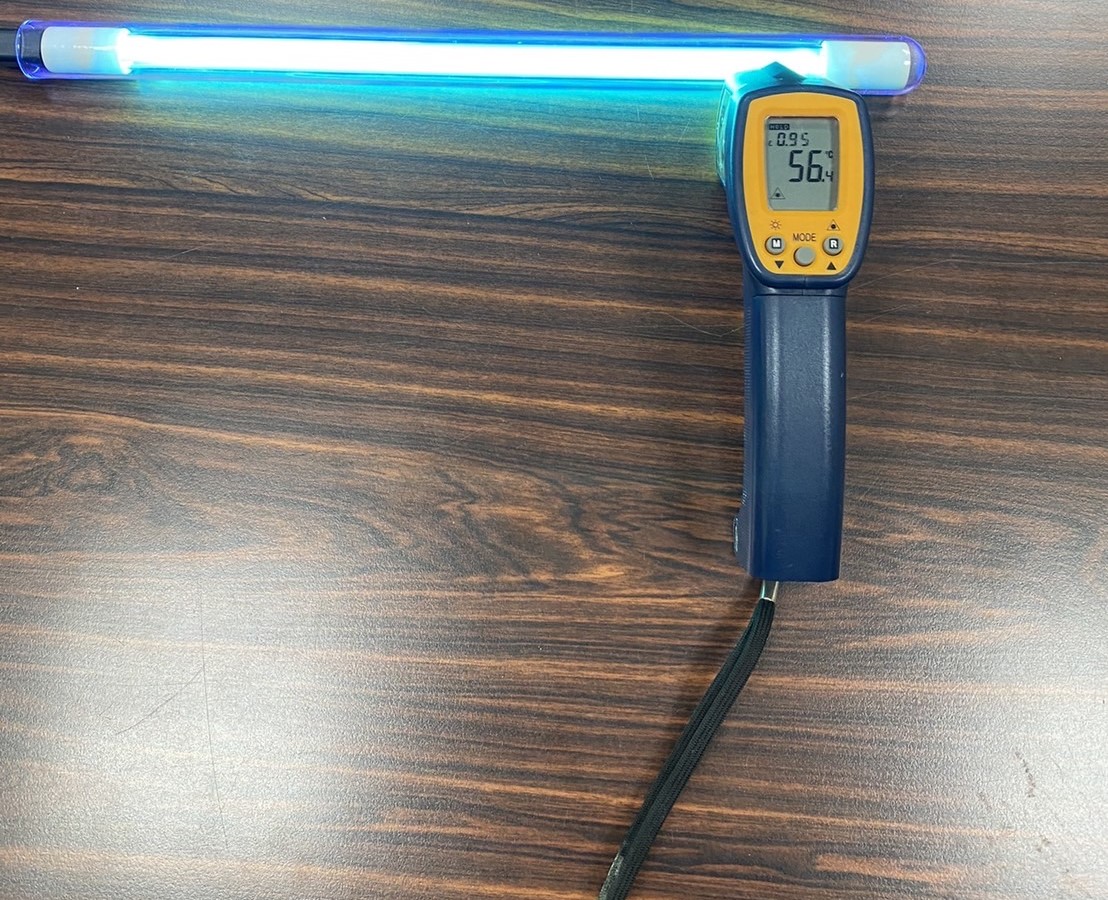

冷陰極殺菌灯(UV-CCL)の特長
1. 電源のON/OFFに強く長寿命
冷陰極殺菌灯は、フィラメントレス構造のため、点滅による寿命の劣化がほとんどありません。
15,000〜30,000時間の長寿命でメンテナンスコストを削減します。
2. サイズや形状の自由度が高い
従来型殺菌灯（GL10、GL15、GL20、GL30、GL40など）と同等サイズから「コンパクト」「特殊形状」といったランプまで、曲げ加工で様々な形状やサイズに対応します。
3.DC12/24V駆動
冷陰極殺菌灯は、DC12V/24V駆動のため、バッテリーなどから給電が可能です。
殺菌灯のためだけにAC100Vへ変換する必要がなくなり、電源周りを省スペース・軽量化できます。
ロボットなどの機器内部の限られたスペースへの組み込み設計をシンプルにします。
用途に合わせた光源の選択
UV-LED/GLランプ/UV-CCL
UV-LED |
従来殺菌灯 |
冷陰極殺菌灯 |
|
|---|---|---|---|
特長 |
・超小型 ・水銀フリー ・長寿命 ・ON/OFFに強い |
・ランプが安価 ・大光量 |
・長寿命 ・ON/OFFに強い ・自由度の高い形状、サイズ |
光の特性 |
・直線的な光 |
・360°へ広がる光 |
・360°へ広がる光 |
「超小型機器への組み込みや局所的な殺菌」→UV-LED
単体の照射範囲が限られる分、小型機器の光源や局所的な殺菌に適しています。
ガラスを使用しないため、GLランプやUV-CCLと比べ衝撃に強いです。
「常時点灯での使用や広範囲の殺菌」→GLランプ
流量の大きい水の殺菌や広範囲の殺菌に適しています。
ランプ自体は安価なため、常時点灯する用途だと交換頻度を抑えられます。
「長寿命・点滅の強さは欲しいが、LEDでは照射範囲やコストがネック」→UV-CCL
点滅(ON/OFF)や長寿命な殺菌灯を必要とする用途に適しています。
GLランプやUV-LEDの寿命や照射範囲、コストといった課題の解消に貢献します。
空気殺菌
■空調設備・ダクト内部の殺菌
■除菌機の光源
表面殺菌
■機器備品の殺菌
■包丁やスリッパなどの殺菌庫の光源
冷陰極殺菌灯 UV-CCLの除菌・不活化効果
コロナウイルスに対する不活化効果
(対象:新型コロナウイルス デルタ株)
(使用ランプ：冷陰極殺菌灯スパイラル形状12W)
照射距離5ｃｍの距離から５秒間照射＞99.99%不活化
照射距離10ｃｍから10秒間照射＞99.94％
照射距離20cmから10秒間照射で＞99.44%
山口大学共同獣医学部獣医微生物学分野の早坂大輔教授、下田宙准教授への委託研究で実施したIn vitro試験(試験管内の実験)において、照射距離5ｃｍの距離から５秒間照射することにより、シャーレ上の新型コロナウイルス デルタ株を＞99.99%不活化することを確認した。
また、他の条件においても、照射距離10ｃｍから10秒間照射した場合に＞99.94％、照射距離20cmから10秒間照射で＞99.44%の同ウイルスへのウイルス不活化効果を確認した。
(※本試験結果は実使用環境での効果を示すものではありません。)

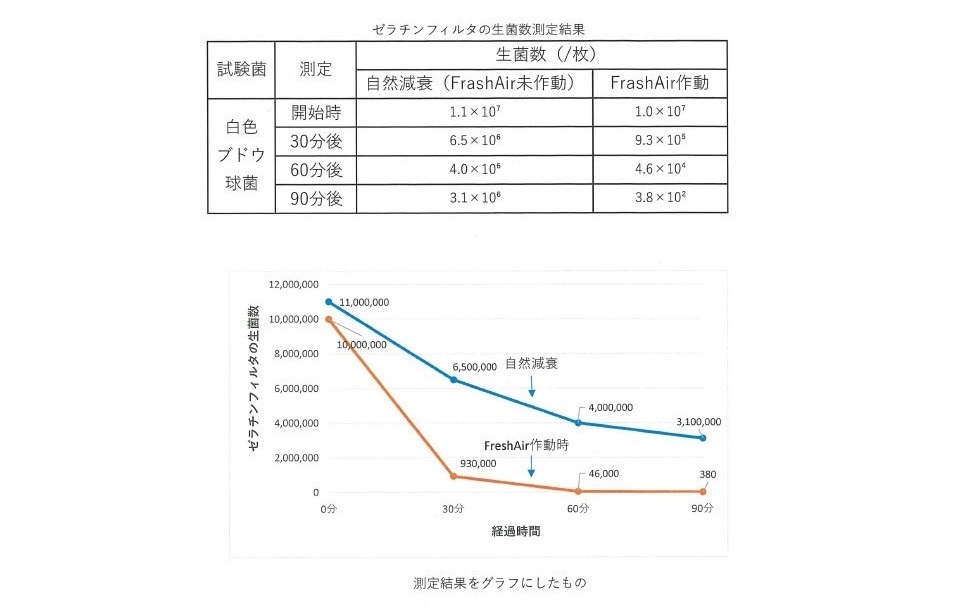

除菌機に組み込んだ冷陰極殺菌灯 UV-CCLの
浮遊菌に対する除菌効果
冷陰極殺菌灯コンパクトタイプ(渦巻:直管時680mmサイズ)を光源に使用したUV除菌機の浮遊菌に対する除菌効果です。
30分後 90.7％不活化
60分後 99.54％不活化
90分後 99.99％不活化
試験機関：日本食品分析センター 大阪支所
試験チャンバー：25㎥（3266㎜×3290㎜×2328㎜（H））(約6.6畳に相当)
試験菌種：表皮ブドウ球菌 試験環境：27℃ 40％RH
(※本試験結果は実使用環境での効果を示すものではありません。)
仕様・ラインアップ
(GLランプ代替・特殊形状)

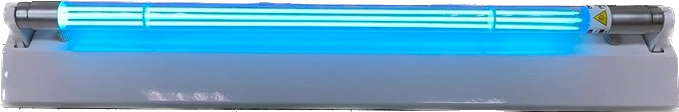

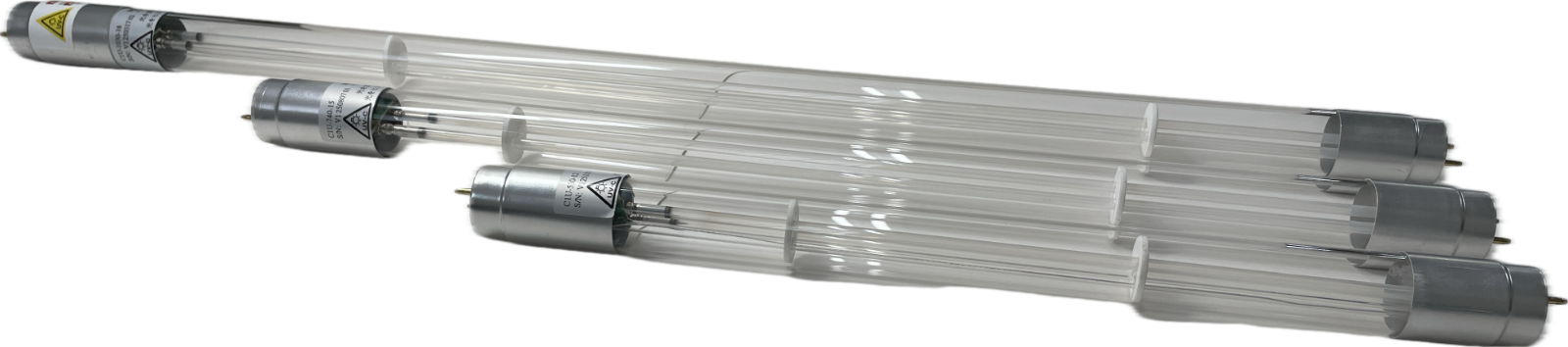

GLランプ代替型
一般的なG13口金に対応し、従来の殺菌灯（GL10〜GL40）と同等のサイズをラインアップ。既存装置の内部レイアウトやソケットの配置を大幅に変えることなく、スムーズな光源の長寿命化が可能です。
■GL10相当サイズ : C1U530-12
■GL15相当サイズ： C1U740-15
■GL20相当サイズ：C1U1030-20
■GL30相当サイズ：C2U792-30
■GL40相当サイズ：C2U1100-40
品番 | 入力電圧 | 消費電力(W) | 寸法(mm) | 発光長(mm) | 波長 | UVC強度㎼/㎠ |
| C1U530-12 | DC24V
| 12 | 330xΦ26.5 | 245 | 254nm
| 22 |
| C1U740-15 | 15 | 436xΦ26.5 | 350 | 33 | ||
| C1U1030-20 | 20 | 580xΦ26.5 | 493 | 60 | ||
| C2U792-30 | 30 | 893xΦ26.5 | 800 | 72 | ||
| C2U1100-40 | 40 | 1198xΦ26.5 | 1100 | 90 |

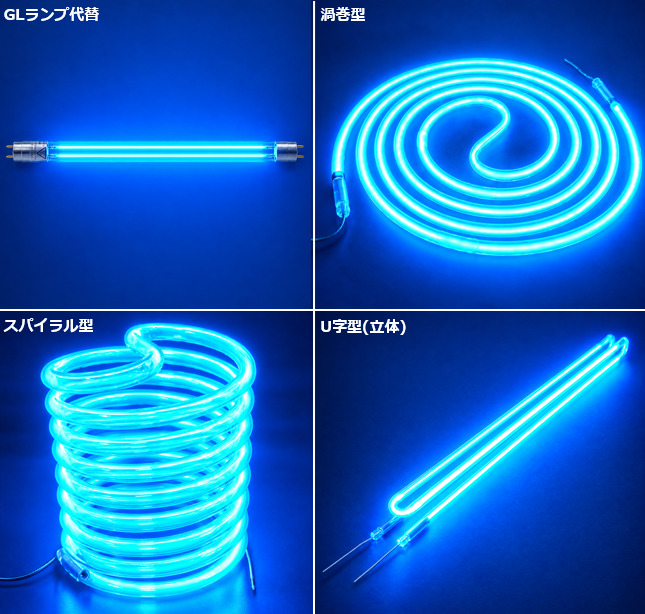

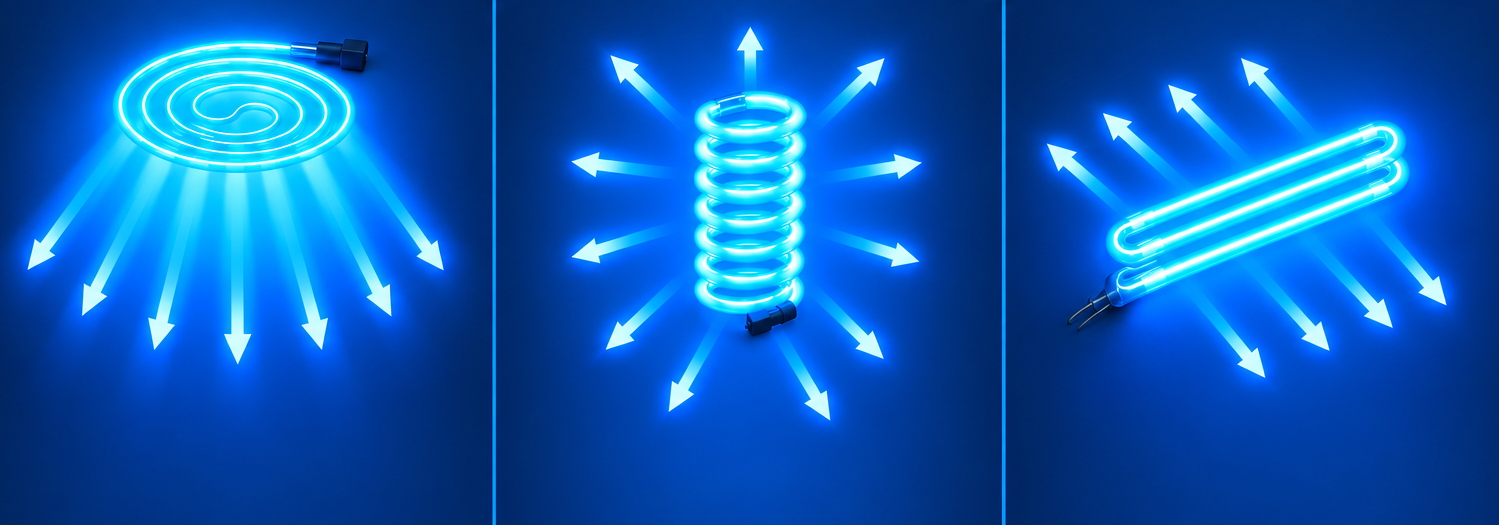

特殊形状型(渦巻・スパイラル・U字など)
【曲げ加工（特殊形状）によるメリット】
管径が非常に細いランプを渦巻型やスパイラル型に折り曲げて凝縮することで、限られたスペース内での「照射面積」を大幅に増加。
単位面積あたりの紫外線強度を最大化できます。
■渦巻形状
例1(直管時680mmサイズ)
波長：254nm
直径：83.25±5mm
高さ：4+3 -0mm
重さ：9g
| 項目 | 規格 | 備考 |
| 紫外線放射強度 (正面) | 12.5㎼/㎠ | 1m距離 周囲温度25℃ 当社測定16.5-19.0㎼/㎠ |
| 管電力 | 7W | インバーター出力による |
| 管電流 | 10mA RMS | |
| 管電圧 | 930Vrms | at IL=10.0mArms(25℃) |
| 始動電圧 | 1150Vrms | at IL=10.0mArms(25℃) |
例2(直管時1,161mmサイズ)
波長：254nm
直径：115±5mm
高さ：4+3 -0mm
重さ：15g
| 項目 | 規格 | 備考 |
| 紫外線放射強度 (正面) | 21.0㎼/㎠ | 1m距離 周囲温度25℃ 当社測定27.0-30.5㎼/㎠ |
| 管電力 | 12W | インバーター出力による |
| 管電流 | 10mA RMS | |
| 管電圧 | 1545Vrms | at IL=10.0mArms(25℃) |
| 始動電圧 | 1630Vrms | at IL=10.0mArms(25℃) |
■スパイラル形状
例1(直管時680mmサイズ)
波長：254nm
直径：48.5±5mm
高さ：35±5mm
重さ：9g
| 項目 | 規格 | 備考 |
| 紫外線放射強度 (側面) | 6.0㎼/㎠ | 1m距離 周囲温度25℃ 当社測定6.8-8.7㎼/㎠ |
| 紫外線放射強度 (直下) | 2.1㎼/㎠ | 1m距離 周囲温度25℃ 当社測定2.7-3.2㎼/㎠ |
| 管電力 | 7W | インバーター出力による |
| 管電流 | 10mA RMS | |
| 管電圧 | 930Vrms | at IL=10.0mArms(25℃) |
| 始動電圧 | 1150Vrms | at IL=10.0mArms(25℃) |
例2(直管時1,161mmサイズ)
波長：254nm
直径：49.5±5mm
高さ：52±5mm
重さ：15g
| 項目 | 規格 | 備考 |
| 紫外線放射強度 (側面) | 13.5㎼/㎠ | 1m距離 周囲温度25℃ 当社測定17.0-21.0㎼/㎠ |
| 紫外線放射強度 (直下) | 4.5㎼/㎠ | 1m距離 周囲温度25℃ 当社測定5.6-7.0㎼/㎠ |
| 管電力 | 12W | インバーター出力による |
| 管電流 | 10mA RMS | |
| 管電圧 | 1470Vrms | at IL=10.0mArms(25℃) |
| 始動電圧 | 1555Vrms | at IL=10.0mArms(25℃) |
渦巻型殺菌灯
スパイラル型
殺菌灯

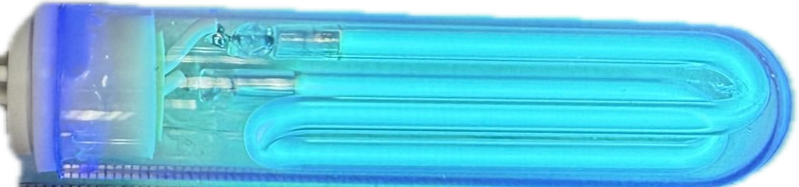

U字型殺菌灯

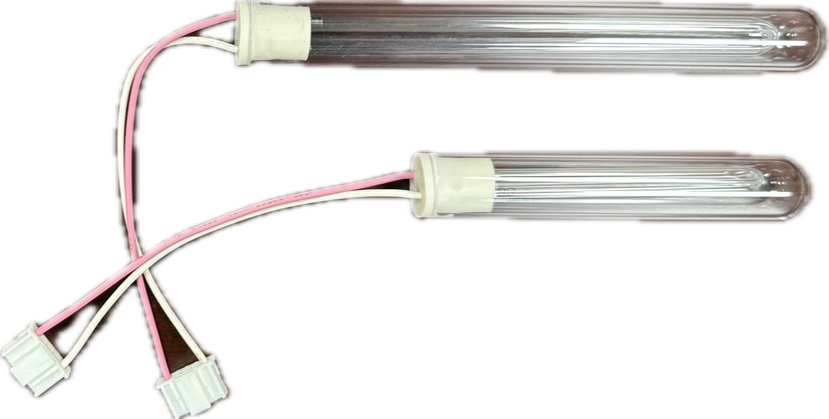

コンパクト型
殺菌灯
GLランプ代替型
防水仕様
